A tout seigneur tout honneur. La mère peut être considérée comme le socle de l'instrument. C'est une plaque de métal ou de bois d'une dizaine de centimètres ou plus, légèrement creusée pour recevoir différents tympans qui devront être intervertis par l'observateur en fonction du lieu où il se trouve. Nous y reviendrons. Bien entendu, un seul tympan (le bon) sera utilisé. Selon les astrolabes (occidental ou arabe), la bordure de la mère (limbe) est gravée en degrés et/ou en heures. Ces heures sont au nombre de 24. Du haut en bas sur la partie droite pour les heures de l'après-midi et de haut en bas sur la partie droite pour les heures du matin.
L'instrument étant destiné à être utilisé verticalement pour les mesures de hauteur des astres (étoiles ou soleil), il est muni d'un anneau (trône) permettant de le suspendre.
Partie verso : cette partie servait de mémento et pouvait rappeler certaines conversions multiples (carré des ombres pour l'arpentage, heures légales, heures illégales...). En effet, nous nous en tenons à la mesure du temps mais un auteur arabe a recensé 1 761 problèmes pouvant être résolus avec l'instrument. Quoi qu'il en soit, la partie verso comprenait sur sa partie externe au moins deux échelles obligatoires et indispensables : une gravure en degrés permettant de déterminer la hauteur d'un astre à l'aide de l'alidade d'une part et un calendrier zodiacal qui donne chaque jour de l'année la position du Soleil dans le zodiaque.
L'alidade
Orientée vers un astre, l'alidade permet de viser une étoile en regardant au travers de ses deux pinnules. En ce qui concerne le Soleil, son orientation permet de faire passer la lumière au travers des deux pinnules (une seule position possible).
Le Tympan
Il n'est pas autre chose qu'un quadrillage du ciel qui va nous permettre de positionner un astre en fonction de sa position exacte dans le ciel et, partant de là, en ce qui nous concerne, de déterminer l'heure exacte.
Quels sont les éléments de ce quadrillage ?

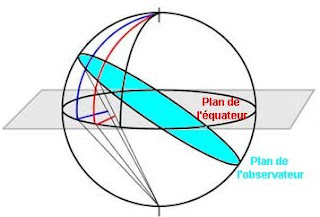

A) D'abord, une projection stéréographique de la Terre en marquant ses cercles de lattitude traditionnels : tropique du cancer, équateur, tropique du capricorne.

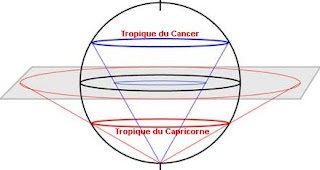

A-1) Sphère terrestre : lignes des latitudes

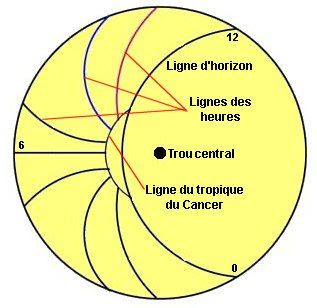

A-2) Sphère terrestre : ligne des heures inégales
Toutes les lignes n'ont pas été dessinées. Elles sont au nombre de 11 et divisent donc cette partie du tympan en 12 secteurs. Les lignes marquent des heures inégales dans la mesure où elle divisent la partie claire de la journée en 12 heures qui n'ont pas la même longueur au cours de l'année.
